非晶合金干式電力變壓器：技術特性、應用優勢與選型指南

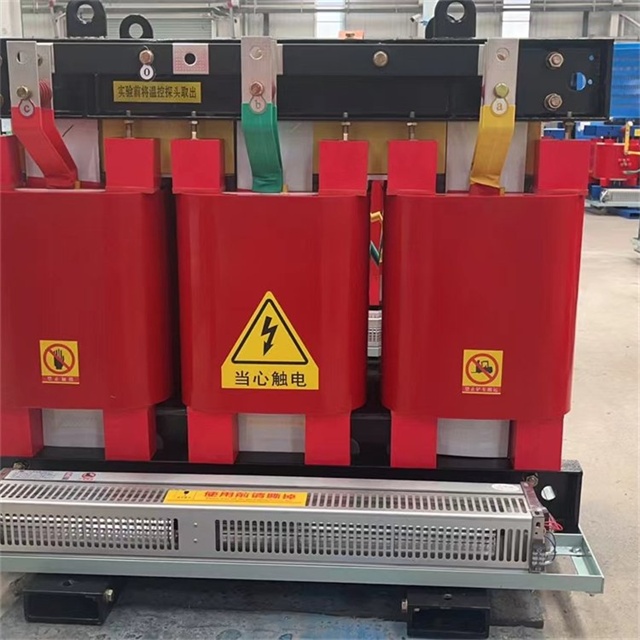

非晶合金干式電力變壓器(Amorphous Alloy Dry-Type Transformer)是采用非晶合金鐵芯與干式絕緣結構的節能型變壓器，具有空載損耗低、環保性能優越等特點，廣泛應用于數據中心、軌道交通、商業建筑等對能效和安全要求高的場景。以下從技術原理、性能優勢、應用場景、選型要點等方面展開分析。
一、技術原理與核心特性
1. 非晶合金鐵芯材料
微觀結構：
非晶合金是一種快速凝固的金屬玻璃(原子排列無序)，磁滯損耗比傳統硅鋼片降低70%~80%。
性能對比：
材料 鐵損(W/kg) 飽和磁密(T) 成本(相對硅鋼片)
非晶合金 0.1~0.2 1.56 +30%~50%
硅鋼片(30Q130) 0.8~1.2 1.70 基準(100%)
2. 干式絕緣結構
絕緣材料：
采用Nomex?紙或環氧樹脂澆注，耐溫等級可達F級(155℃)或H級(180℃)。
優勢：
無需絕緣油，無泄漏風險;
阻燃等級高(符合UL94 V-0標準);
局部放電≤5pC(遠低于油浸式變壓器的50pC)。
二、核心性能優勢
1. 節能效果顯著
空載損耗降低：
非晶合金變壓器空載損耗比同容量S13型硅鋼片變壓器降低60%~80%。
示例：1000kVA變壓器，年空載損耗節約電費約1.2萬元(按0.8元/kWh、年運行8760h計算)。
負載損耗優化：
通過優化線圈設計，負載損耗與硅鋼片變壓器相當(非晶合金的飽和磁密略低，需增加線圈匝數補償)。
2. 環保性能突出
無油化設計：
避免油泄漏導致的土壤和水源污染(每臺油浸式變壓器含油量約500~2000kg)。
可回收率高：
非晶合金鐵芯可100%回收，銅線圈回收率≥95%。
3. 運行可靠性高
抗短路能力強：
干式結構無油膨脹風險，短路時機械應力分布更均勻。
免維護周期長：
無需定期換油、濾油，維護成本降低50%以上。
三、典型應用場景
1. 對能效要求高的場景
數據中心：
PUE(電能利用效率)需≤1.3，非晶合金變壓器空載損耗低，可降低整體能耗。
示例：某數據中心采用非晶合金變壓器后，年節電約50萬kWh，減少CO?排放400噸。
商業綜合體：
夜間低負載時節能效果顯著(空載損耗占比達總損耗的70%以上)。
2. 對安全要求高的場景
軌道交通：
地鐵車站、隧道內采用干式變壓器，避免油泄漏引發火災。
符合EN 50124-1標準，耐濕熱、耐鹽霧。
醫院、學校：
無油化設計降低火災風險，符合《民用建筑電氣設計標準》(JGJ 16-2008)要求。
3. 對環境適應性強的場景
高海拔地區：
海拔3000m時無需降容使用(油浸式變壓器需降容20%)。
高濕度環境：
相對濕度≤95%時仍可正常運行(需配防護外殼)。
四、選型要點與注意事項
1. 容量與電壓等級選擇
容量范圍：
常用容量：50kVA~3150kVA(單臺);
組合容量：可通過多臺并聯實現10MVA以上供電。
電壓等級：
低壓側：0.4kV(常用)、0.69kV;
高壓側：10kV、20kV、35kV。
2. 性能參數對比
能效等級：
優先選擇符合GB 20052-2020《電力變壓器能效限定值及能效等級》的1級能效產品。
溫升限值：
頂層油溫升(干式無油，此處指線圈溫升)：F級絕緣≤100K，H級絕緣≤125K。
3. 防護與安裝要求
防護等級：
IP20(防直擊手指)、IP23(防淋水)或IP31(防塵)，根據環境選擇。
安裝方式：
室內安裝需通風良好(環境溫度≤40℃);
戶外安裝需配防雨棚和溫控裝置。
4. 成本與投資回報
初期成本：
非晶合金變壓器價格比硅鋼片變壓器高30%~50%。
投資回收期：
負載率≥30%時，回收期約3~5年(通過節電收益抵消差價)。
五、與非晶合金油浸式變壓器的對比
| 特性 | 非晶合金干式變壓器 | 非晶合金油浸式變壓器 |
|---|---|---|
| 絕緣介質 | 環氧樹脂/Nomex?紙 | 礦物油 |
| 防火性能 | 阻燃（符合UL94 V-0） | 可燃（需配事故油池） |
| 維護需求 | 免維護（僅需除塵） | 定期換油、濾油 |
| 適用場景 | 室內、高安全要求場所 | 戶外、對成本敏感的場景 |
| 價格（相對硅鋼片） | +50%~80% | +30%~50% |
六、總結與推薦
1. 推薦場景
優先選擇：數據中心、醫院、軌道交通、高層建筑等對能效和安全要求高的場景。
謹慎選擇：負載率長期低于20%的場景(節能收益不明顯，投資回收期延長)。
2. 選型建議
容量：按負載計算值的1.2~1.5倍選擇(考慮未來擴容)。
能效：必須選擇1級能效產品(空載損耗≤0.6W/kVA，負載損耗≤5.5W/kVA，以1000kVA為例)。
品牌：推薦ABB、西門子、特變電工、金盤科技等主流廠商(產品通過CQC或KEMA認證)。
3. 用戶價值
經濟效益：年節電收益可達設備投資的10%~20%;
社會效益：單臺變壓器年減排CO?約300~800噸(按1000kVA、年運行8000h計算)。
通過合理選型與應用，非晶合金干式變壓器可顯著提升供電系統的能效與安全性，是綠色電力基礎設施的首選方案。
