　　400KVA非晶合金干式變壓器技術解析與選型指南

　　一、核心優勢：節能與環保的雙重突破

　　空載損耗降低70%+

　　非晶合金材料(Fe-Si-B基)的磁滯損耗僅為傳統硅鋼片的1/3，400KVA變壓器空載損耗典型值≤320W(GB 20052-2020一級能效標準)，較硅鋼片變壓器(約1100W)節能70%以上。

　　案例：某數據中心年運行8760小時，年節電量可達6800kWh，相當于減少碳排放5.4噸(按0.8kg/kWh計)。

　　全生命周期成本優勢

　　初始成本增加約15%~20%，但通過節能可在3~5年內收回投資。

　　經濟性對比：

1. • 項目	非晶合金變壓器	硅鋼片變壓器	差值
     初始成本（萬元）	8.5	7.2	+1.3
     年運行電費（元）	2.8萬（年節電6800kWh）	4.2萬	-1.4萬/年
     投資回收期	3.2年	-	-

     1. 環保效益顯著
        • 減少硅鋼片生產中的能源消耗（每噸非晶合金節省約80%能耗）。
        • 廢棄物處理更環保，非晶合金可100%回收再利用。

     二、技術參數與性能指標

     1. 關鍵參數表（以400KVA為例）

1. 參數	數值	標準依據
   額定容量	400KVA	GB/T 10228-2015
   電壓組合	10±2×2.5%/0.4kV	用戶定制
   空載損耗	≤320W（一級能效）	GB 20052-2020
   負載損耗	≤4500W（75℃）	同上
   短路阻抗	4%~6%	JB/T 10088-2016
   噪聲水平	≤50dB（1米處）	GB/T 1094.10-2003
   防護等級	IP20（可選IP23）	IEC 60529
   絕緣等級	F級（溫升限值100K）	GB/T 1094.11-2007

   　　性能特點

   　　過載能力：短時過載可達1.5倍額定容量(持續2小時)，適合沖擊性負載。

   　　局部放電：≤5pC(1.73Um下)，遠低于國標要求(≤10pC)，絕緣可靠性高。

   　　溫升控制：采用環氧樹脂澆注工藝，繞組熱點溫升≤80K，壽命延長至30年以上。

   　　三、選型與安裝要點

   　　選型依據

   　　負載特性：

   　　輕載為主(負載率<30%)：優先選非晶合金，節能效果顯著。

   　　重載為主(負載率>70%)：硅鋼片變壓器負載損耗更低，綜合成本可能更優。

   　　環境條件：

   　　高濕度/鹽霧環境：選IP23防護等級，加強防潮防腐蝕處理。

   　　高海拔地區(>1000米)：需降容使用(每升高100米，容量降1%)。

   　　安裝要求

   　　空間預留：

   　　四周維護通道≥0.8米，頂部空間≥1.2米(便于散熱)。

   　　高壓側與低壓側進出線間距≥0.5米，符合安全規范。

   　　散熱設計：

   　　自然冷卻(AN)型：安裝于通風良好的室內，避免陽光直射。

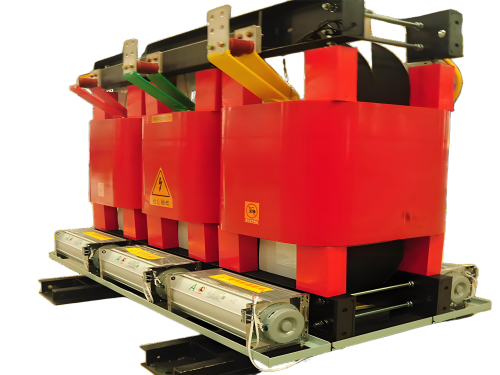

   　　強迫風冷(AF)型：需配置獨立風道，進風口風速≥2m/s。

   　　接地要求：

   　　鐵芯及外殼可靠接地，接地電阻≤4Ω。

   　　典型應用場景

   　　商業建筑：商場、寫字樓(負載率低，節能效益突出)。

   　　公共設施：醫院、學校(對噪聲敏感，非晶合金變壓器噪聲低)。

   　　新能源領域：光伏電站、充電樁(輕載運行時間長，節能顯著)。

   　　四、常見問題與解決方案

   　　非晶合金變壓器是否易碎?

   　　解答：非晶合金帶材厚度僅0.025mm，但通過環氧樹脂澆注固化后，機械強度與硅鋼片變壓器相當(抗沖擊能力≥5J)。

   　　建議：運輸時避免劇烈振動，安裝時使用專用吊耳。

   　　負載波動大時是否適用?

   　　解答：非晶合金變壓器空載損耗低，適合輕載運行;短時過載能力強(1.5倍額定容量2小時)，可應對沖擊性負載。

   　　案例：某工廠白天滿載、夜間輕載，使用非晶合金變壓器后年節電費超2萬元。

   　　維護成本是否更高?

   　　解答：非晶合金變壓器免維護設計，無需換油或檢修鐵芯，維護成本較油浸式變壓器降低60%以上。

   　　建議：每3年進行一次絕緣電阻測試，每5年進行局部放電檢測。

   　　五、市場主流產品對比




2.


選型建議：

• 性價比優先：江蘇華鵬、特變電工（國產龍頭，服務網絡完善）。
• 高端需求：ABB（進口品質，噪聲更低，適合對噪聲敏感的場所）、

• 六、總結與推薦

  1. 適用場景：
     • 優先選擇負載率低、運行時間長、對噪聲敏感的場景（如商業建筑、公共設施）。
  2. 關鍵參數：
     • 確認空載損耗≤320W（一級能效）、噪聲≤50dB、防護等級≥IP20。
  3. 推薦型號：
     • 江蘇華鵬 SCBH17-400/10：性價比高，空載損耗290W，適合大多數場景。
     • ABB Amorphous-400：高端選擇，噪聲僅45dB，適合醫院、學校等場所。

  通過合理選型與安裝，400KVA非晶合金干式變壓器可實現顯著節能效益，同時降低全生命周期成本，是綠色配電的理想選擇。
