油浸式變壓器主要結構

　　油浸式變壓器主要結構解析

　　油浸式變壓器，作為一種重要的電氣設備，廣泛應用于電力系統中。它的主要結構包括器身、油箱、冷卻裝置、保護裝置和出線裝置等部分。下面將對這些部分進行詳細解析。

　　一、器身

　　器身是油浸式變壓器的核心部分，主要由鐵芯、繞組、絕緣和引線等組成。

　　鐵芯：鐵芯是變壓器的磁路部分，由多個硅鋼片疊裝而成。硅鋼片之間涂有絕緣漆，以防止渦流和磁滯損耗。鐵芯的形狀多為心式或殼式，心式鐵芯的繞組套裝在鐵心的兩個鐵心柱上，而殼式鐵芯則圍繞繞組的上下和側面。鐵芯的主要作用是提供磁通路徑，使原邊繞組中的電流產生的磁通在副邊繞組中產生感應電動勢。

　　繞組：繞組是變壓器的電路部分，通常由絕緣銅線或鋁線繞制而成。繞組分為高壓繞組和低壓繞組，它們分別套裝在鐵芯的相應位置上。繞組的主要作用是實現電能的轉換和傳輸。

　　絕緣：絕緣是變壓器中的重要組成部分，用于隔離繞組與鐵芯、繞組與繞組之間的電氣連接，以防止短路和漏電。絕緣材料的選擇和使用對于變壓器的運行安全和穩定性至關重要。

　　引線：引線用于連接繞組與外部電路，實現電能的輸入和輸出。引線的材質和連接方式對于變壓器的電氣性能和使用壽命具有重要影響。

　　二、油箱

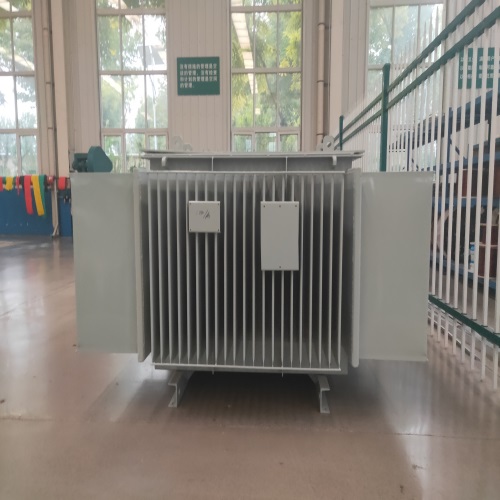

　　油箱是油浸式變壓器的外殼，用于容納變壓器油和器身。油箱通常由鋼板焊接而成，具有良好的密封性和強度。油箱內部設有放油閥門、接地板、小車等附件，方便變壓器的維護和檢修。

　　三、冷卻裝置

　　冷卻裝置是油浸式變壓器的重要組成部分，用于降低變壓器運行時的溫度。冷卻裝置通常采用散熱器和冷卻器相結合的方式，通過循環流動的變壓器油將繞組和鐵芯產生的熱量帶走，并通過散熱器散發到外界環境中。冷卻裝置的運行狀況對于變壓器的運行溫度和壽命具有重要影響。

　　四、保護裝置

　　保護裝置是油浸式變壓器的重要安全設施，用于在變壓器出現故障或異常情況時及時切斷電源，保護設備免受損壞。保護裝置包括儲油柜、油位計、安全氣道、吸濕器、溫度計和氣體繼電器等。儲油柜用于容納因溫度變化而產生的油體積變化;油位計用于監測油位的高低;安全氣道用于在變壓器內部出現故障時釋放壓力;吸濕器用于吸收進入油箱內的潮濕空氣;溫度計用于監測變壓器的運行溫度;氣體繼電器則用于在變壓器內部出現故障時發出報警信號并切斷電源。

　　五、出線裝置

　　出線裝置是油浸式變壓器與外部電路的連接部分，通常由高壓套管和低壓套管組成。高壓套管用于連接高壓繞組與外部高壓電路;低壓套管則用于連接低壓繞組與外部低壓電路。出線裝置的設計和選材對于變壓器的電氣性能和使用壽命具有重要影響。

　　綜上所述，油浸式變壓器的主要結構包括器身、油箱、冷卻裝置、保護裝置和出線裝置等部分。這些部分共同協作，實現了變壓器的功能并保障了其安全穩定運行。對于變壓器的設計、制造和維護人員來說，深入了解這些結構的特點和要求是至關重要的。
