電力變壓器參數解析與選型指南
電力變壓器是電力系統中的核心設備，其參數直接決定運行效率、安全性和經濟性。以下從關鍵參數分類、參數影響分析、選型建議及典型案例四方面展開，幫助用戶系統理解并精準選型。
一、電力變壓器關鍵參數分類
1. 額定參數
| 參數 | 定義與說明 | 典型值示例（以1000kVA變壓器為例） |
|---|---|---|
| 額定容量（S） | 變壓器在額定條件下輸出的視在功率（kVA） | 1000kVA |
| 額定電壓（U） | 高壓側/低壓側的額定線電壓（kV） | 10±2×2.5%/0.4kV |
| 額定電流（I） | 由容量和電壓計算得出（I=S/√3U） | 高壓側57.7A，低壓側1443A |
| 額定頻率（f） | 電力系統工作頻率（中國為50Hz） | 50Hz |
2. 損耗參數
| 參數 | 定義與說明 | 典型值（1000kVA） |
|---|---|---|
| 空載損耗（P?） | 鐵芯在額定電壓下的有功損耗（與負載無關） | 一級能效≤1150W（油浸式）/≤1300W（干式） |
| 負載損耗（P?） | 繞組在額定電流下的有功損耗（與負載平方成正比） | 一級能效≤8100W（75℃時） |
| 總損耗 | P? + P?（負載率β時為P? + β2P?） | 負載率50%時總損耗≈3175W |
3. 阻抗與溫升參數
| 參數 | 定義與說明 | 典型值 |
|---|---|---|
| 短路阻抗（U?%） | 高壓側短路時低壓側電壓與額定電壓的百分比（影響短路電流和電壓調整率） | 4%~6%（油浸式）/6%~8%（干式） |
| 溫升限值 | 繞組熱點溫升（K）與絕緣等級相關（F級≤100K，H級≤125K） | 干式變壓器通常≤80K（環氧澆注） |
4. 其他關鍵參數
絕緣等級：F級(155℃)、H級(180℃)，決定繞組允許最高溫度。
防護等級：IP20(防直擊≥12.5mm固體)、IP23(防淋水)，影響安裝環境。
噪聲水平：≤55dB(1米處，符合GB/T 1094.10)，低噪聲設計需額外成本。
冷卻方式：

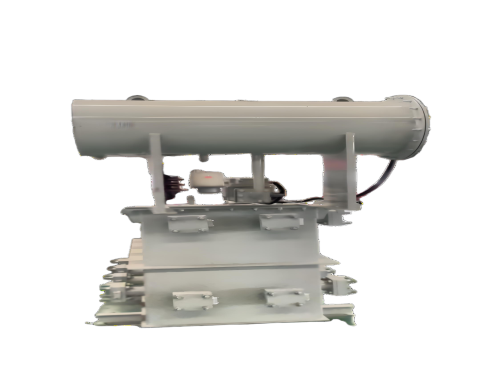

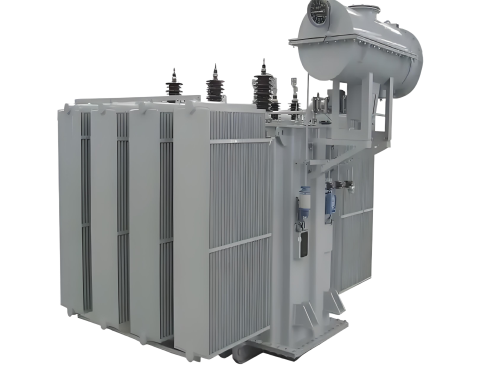

油浸式：ONAN(自然冷卻)、ONAF(強迫油循環風冷)

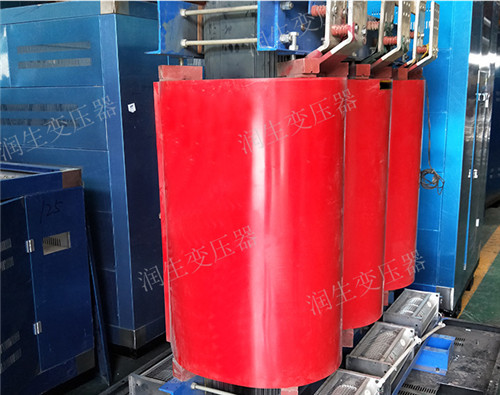

干式：AN(自然冷卻)、AF(強迫風冷)
二、參數影響分析
1. 容量(S)與負載率(β)
容量選擇：需根據負載需求預留20%~30%余量(避免長期過載)。
負載率影響：
負載率<30%：空載損耗主導，非晶合金變壓器節能優勢明顯。
負載率>70%：負載損耗主導，硅鋼片變壓器可能更經濟。
案例：某工廠負載率長期25%，選用非晶合金變壓器年節電費超3萬元。
2. 短路阻抗(U?%)
影響短路電流：U?%每增加1%，短路電流降低約5%(如U?%=6%時，短路電流為理論值的83%)。
影響電壓調整率：U?%越大，電壓調整率越高(需匹配無功補償裝置)。
選型建議：
配電變壓器：U?%=4%~6%(平衡短路電流與電壓調整)。
發電廠/大型電機啟動：U?%=10%~16%(限制短路電流)。
3. 損耗與能效等級
能效標準：
中國GB 20052-2020：分1級、2級、3級，1級能效空載損耗比3級低40%~50%。
歐盟EU 2019/1781：Tier 2標準要求空載損耗≤1050W(1000kVA)。
經濟性分析：
初始成本：1級能效變壓器比3級高15%~20%。
回收期：年運行8000小時的1000kVA變壓器，1級能效回收期約3~4年。
三、選型建議與典型案例
1. 選型步驟
確定容量：根據負載計算(S=P/cosφ，P為有功功率，cosφ為功率因數)。
選擇電壓等級：匹配電網電壓(如10kV/0.4kV)。
確定能效等級：根據年運行小時數選擇(>6000小時優先1級能效)。
考慮環境條件：
高濕度/鹽霧：選IP23防護等級。
高海拔：每升高100米，容量降1%。
特殊需求：
消防要求：選干式變壓器(阻燃等級F1)。
噪聲敏感：選低噪聲設計(≤50dB)。
2. 典型案例
案例1：商業綜合體
負載特性：白天滿載、夜間輕載(負載率10%~90%)。
選型：非晶合金干式變壓器(SCBH15-1000/10)，1級能效，空載損耗≤950W。
效益：年節電費5.2萬元，回收期3.5年。
案例2：工業園區
負載特性：連續重載(負載率80%~100%)。

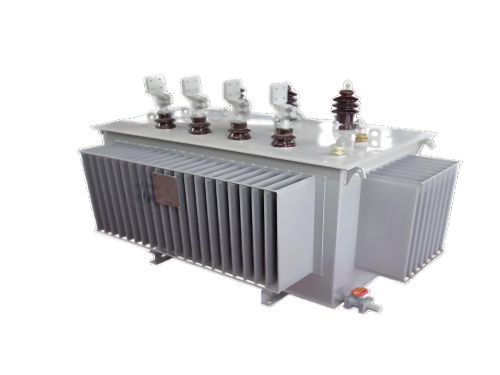

選型：硅鋼片油浸式變壓器(S13-1000/10)，1級能效，負載損耗≤7800W。
效益：初始成本低12%，長期運行成本最優。
四、參數對比表(1000kVA變壓器)
| 參數 | 油浸式（S13） | 干式（SCB14） | 非晶合金干式（SCBH15） |
|---|---|---|---|
| 空載損耗（W） | ≤1150 | ≤1300 | ≤950 |
| 負載損耗（W） | ≤7800 | ≤8100 | ≤8200 |
| 短路阻抗（%） | 4~6 | 6~8 | 6~8 |
| 噪聲（dB） | ≤52 | ≤55 | ≤50 |
| 防護等級 | IP00（需配電柜） | IP20 | IP20（可選IP23） |
| 適用場景 | 重載、戶外 | 室內、消防要求高 | 輕載、節能要求高 |
五、總結與推薦
選型核心邏輯：
節能優先：年運行>6000小時或負載率<30%，選非晶合金變壓器。
經濟優先：連續重載且年運行<4000小時，選硅鋼片變壓器。
推薦型號：

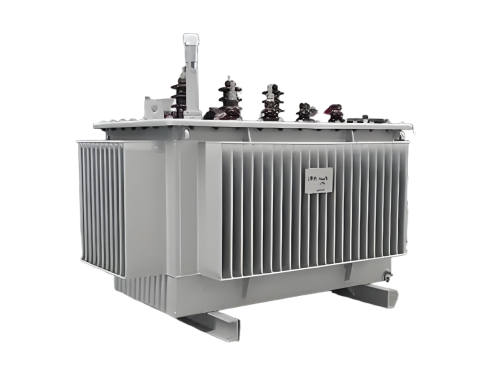

高性價比：江蘇華鵬S13-1000/10(油浸式，1級能效)。
節能標桿：特變電工SCBH15-1000/10(非晶合金干式，空載損耗≤950W)。
高端應用：ABB TRAFOLAM(進口非晶合金，噪聲≤45dB)。
通過精準匹配參數與場景，電力變壓器可實現全生命周期成本最優，同時滿足安全、高效、環保的核心需求。
