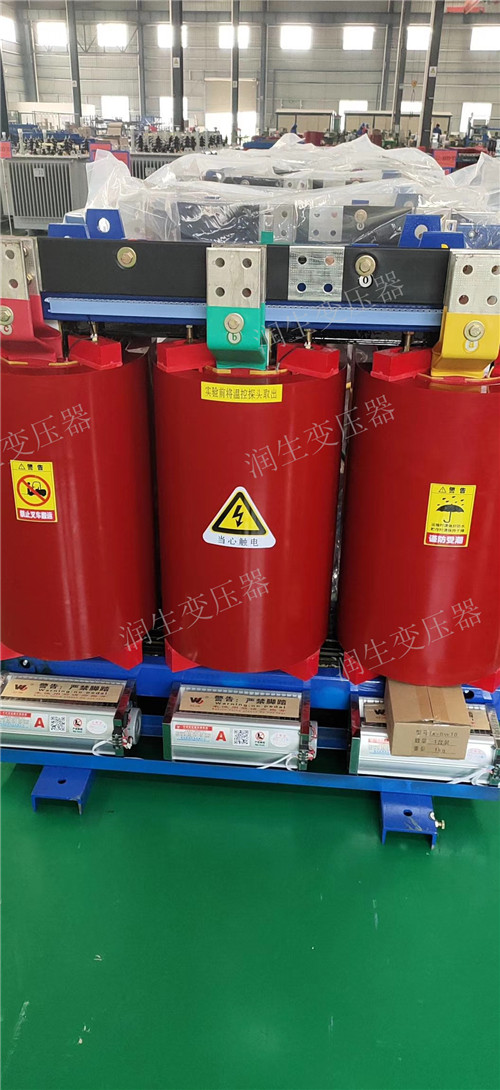

1.繞組直流電阻測量

　　1.1 此項目周期不得超過3年，在大修前后、無載分接開關變換分接位置后或必要時進行。

　　1.2 可用紅外線測溫儀測量變壓器溫度，待器身溫度接近大氣溫度時(相差不超出±5℃)，可進行此項試驗工作。

　　1.3 拆除變壓器高、低壓側連接排線。

　　1.4 采用雙臂電橋或變壓器直阻電阻測試儀器進行測量。接線時注意夾線鉗的電壓端與電流端的位置，避免不必要的測量誤差。

　　1.5 分別測量高壓側各繞組直流電阻，測量時，應先按下電橋的B鍵，充電約1分鐘后，再進行細致的測量。

　　1.6 高壓側直阻測量完畢后，應進行溫度換算，1600kVA以上變壓器，其線間電阻值差別一般不大于三相平均值的1%，1600kVA及以下變壓器，其線間電阻值差別一般不大于三相平均值的2%，與以前相同部位測得值比較，其變化不大于2%。

　　1.7 分別測量低壓側各繞組的直流電阻，因低壓側直阻很小，除了要將電橋的靈敏度旋至值外，還要將電橋引線的電壓引線盡量夾在低壓側引出銅排的根部，以便準確地測量。

　　1.8 低壓側各相電阻測量完畢后，應進行溫度換算，1600kVA以上變壓器，其相間電阻值差別一般不大于三相平均值的2%，1600kVA及以下變壓器，其相間電阻值差別一般不大于三相平均值的4%，與以前相同部位測得值比較，其變化不大于2%。

　　1.9 若直流電阻出現超標情況，應匯同檢修專業人員查明原因。

　　2.繞組絕緣電阻、吸收比測量

　　2.1 此項目周期不得超過3年，在大修前后、必要時進行。

　　2.2 繼續保持變壓器高、低壓側繞組及中性點成拆開狀態，并將低壓繞組及中性點短路接地，將高壓側線圈短路。

　　2.3 采用2500V絕緣電阻測試儀測量高壓繞組對低壓繞組及地的絕緣電阻和吸收比。

　　2.4 測量完畢，先將絕緣電阻測試儀的L端引線脫開，再停止絕緣電阻測試儀，并對變壓器的高壓繞組對地進行充分放電。

　　2.5 將高壓繞組短路接地，低壓繞組短路，采用2500V絕緣電阻測試儀測量低壓繞組對高壓繞組及地的絕緣電阻和吸收比。

　　2.6 記錄下變壓器本體溫度，將絕緣電阻進行溫度換算，與前次測試結果相比應無明顯的變化。其吸收比(10℃-30℃范圍)不低于1.3。

　　2.7 大修后還要進行穿心螺栓、鐵軛夾件、鐵芯等的絕緣電阻。與前次測試結果相比應無明顯的變化。

　　3.繞組所有分接頭的電壓比、變壓器組別或極性

　　3.1 此項目在分接開關引線拆裝后、更換繞組后以及必要時進行。

　　3.2 拆除高低壓側全部引線。

　　3.3 使用變壓器變比測試儀，將測試線分別夾在高低壓側6個繞組引出端上，注意相別不要夾錯。儀器接好接地線。

　　3.4 選擇好各參數后，進入測試狀態，測試出接線組別、變比值K及誤差E。對于單相變壓器，測試出極性。

　　3.5 同樣方式測試所有分接位置。

　　3.6 恢復變壓器正常接線。

　　4. 繞組的交流耐壓試驗

　　4.1 此項目在條件具備時進行。進行周期不得超過3年，在大修前后、必要時進行。

　　4.2 繼續保持變壓器高、低壓側線圈出線成拆開狀態，對高壓側電纜頭及低壓側出線排短路接地，并將高壓側電纜接線頭與變壓器本體移開50cm以上的距離，避免耐壓過程中對電纜的閃絡放電。

　　4.3 將變壓器高壓側線圈短路接地，采用2500V絕緣電阻測試儀對低壓側線圈進行耐壓試驗。在搖動測試的1分鐘內，變壓器內應無放電聲，其絕緣電阻值不應明顯波動，應穩中有升，則耐壓合格。

　　4.4 低壓側線圈測試完畢后，要對其充分放電，并且三相短路接地。

　　4.5 采用試驗變壓器對干式變高壓側線圈進行交流工頻耐壓試驗，其接線圖如圖1-1所示：

　　TB——調壓器 LJ——過流繼電器 SB——試驗變壓器

　　R1——水電阻 R2——水電阻

　　F——球隙 V——高壓測壓表

　　圖1-1 變壓器交流耐壓試驗接線原理圖

　　4.6 按圖接好線后，用遮欄圍好試驗區域，并在遮欄上掛“止步、高壓危險”的警示牌。

　　4.7 調整過電壓保護球隙的間隙，接于被試變壓器高壓側的加壓引線應暫時解除。用干凈的絹布將球體擦拭幾遍，同工作監護人聯系，進行加壓。10kV干式變當加壓至26kV時，球隙應閃絡，并再次加壓至23.8kV，維持1分鐘，球隙應無異常，降壓至零，球隙調整工作結束。27kV勵磁干式變當加壓至65kV時，球隙應閃絡，并再次加壓至59.3kV，維持1分鐘，球隙應無異常，降壓至零，球隙調整工作結束

　　4.8 將被試變壓器低壓側線圈短路接地，將高壓側線圈短路接上加壓引線。

　　4.9 做好現場安全的監護工作，準備好計時秒表。

　　4.10 當工作監護人發出加壓命令后，操作人員緩慢地將電壓加至23.8/59.3kV，開始計時，同時密切觀察變壓器內部有無放電，閃絡現象。試驗電壓、電流應無明顯波動，并記錄下來，1分鐘后將電壓降至零。

　　4.11 斷開試驗電源開關，放電。拆除試驗接線。

　　4.12 使用2500V絕緣電阻測試儀，測量干式變壓器高壓側線圈的絕緣電阻，其值與交流耐壓前數值相比，不應有較大變化。

　　4.13 將高、低壓側線圈及中性點連接排裝復，并核對相別是否正確。
