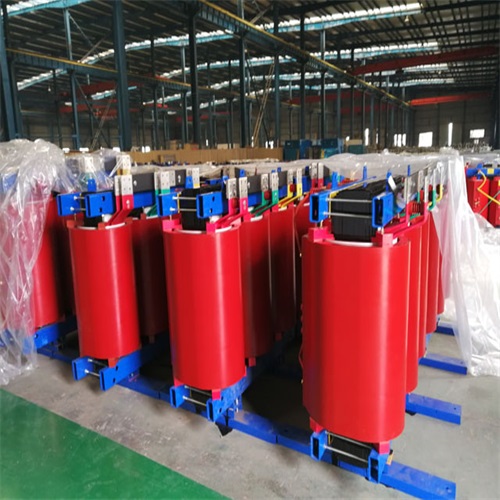

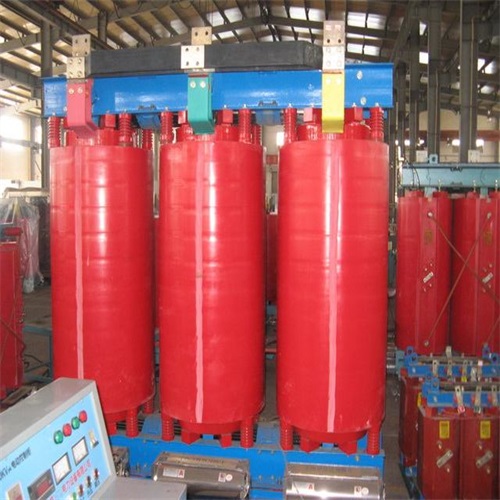

500KVA非晶合金干式變壓器
- 產品介紹
500KVA非晶合金干式變壓器核心參數與性能解析
一、核心參數與規格
額定容量與電壓
額定容量：500KVA，適用于中小型工業、商業建筑及區域配電場景。
電壓比：常見配置為10kV/0.4kV，滿足中壓配電至低壓用電需求，部分型號支持±2×2.5%分接范圍，適應電壓波動。
損耗與能效
空載損耗：比傳統硅鋼片變壓器降低70%-80%，例如SCBH15系列空載損耗較GB/T10228標準降低75%，顯著減少無功損耗。
負載損耗：降低15%-20%，如SCBH19系列負載損耗優化后，滿載運行時效率提升至99%以上。
能效等級：
一級能效(如SCBH19)：空載損耗≤680W，負載損耗≤5150W，符合GB 20052-2020最高標準。
二級能效(如SCBH17)：空載損耗≤850W，負載損耗≤6440W，適用于對成本敏感的場景。
冷卻與防護
冷卻方式：強迫風冷(AF/ONAF)，通過風機加速散熱，提升過載能力(通常可過載20%-30%)。
防護等級：IP30(防直徑≥2.5mm固體異物)，部分型號支持IP54(防塵防濺水)，適應惡劣環境。
結構與材料
鐵芯：采用非晶合金帶材卷制，矩形截面、四框五柱式結構，抗短路能力強，磁導率高。
繞組：高壓側銅導線/低壓側銅箔，減少渦流損耗，提高導電效率。
絕緣：H級絕緣(180℃耐熱)，溫升限值110K，壽命長達30年。
二、性能優勢與應用場景
節能降耗顯著
數據對比：以SCBH15為例，年運行8000小時，空載損耗較S9型節省約12,000kWh，按0.8元/kWh計算，年節省電費9,600元。
環保效益：每臺500KVA非晶合金變壓器年減少CO?排放約8噸(按火電碳排放系數0.8kg/kWh計算)。
運行穩定性高
溫升控制：強迫風冷設計使繞組溫升低于標準值10-15K，絕緣劣化速度降低50%，故障率下降30%。
抗干擾能力：非晶合金磁滯回線狹窄，對電網諧波和負荷波動的適應性強，電壓波動率≤±1%。
安全與維護
防火防爆：干式結構無油泄漏風險，適用于高層建筑、地鐵等人員密集場所。
免維護設計：全密封結構，無需定期換油或濾芯，維護成本降低60%。
典型應用場景
工業領域：鋼鐵廠、化工廠等負載波動大的場景，過載能力強且節能效果顯著。
商業建筑：購物中心、寫字樓等對噪音敏感(運行噪音≤55dB)且空間有限的場所。
新能源配套：風電、光伏電站的升壓變壓器，適應高海拔、低溫環境(-40℃仍可運行)。
三、型號對比與選型建議
| 型號 | 能效等級 | 空載損耗（W） | 負載損耗（W） | 適用場景 |
|---|---|---|---|---|
| SCBH15 | 一級 | ≤680 | ≤5150 | 通用型，平衡成本與性能 |
| SCBH17 | 二級 | ≤850 | ≤6440 | 場地狹小、需小型化設計的場景 |
| SCBH19 | 一級 | ≤600 | ≤4800 | 對電能質量要求苛刻的制造業、醫院 |
選型建議：
優先一級能效：長期運行下，一級能效型號(如SCBH19)的初始投資可在3-5年內通過電費節省回收。
高負載場景：選擇強迫風冷型號，過載能力提升20%-30%，避免頻繁停機。
特殊環境：IP54防護等級適用于潮濕、多塵環境，H級絕緣適應高溫地區。
四、市場趨勢與成本分析
價格區間：
二級能效：約5-8萬元/臺(如SCBH17-500KVA)。
一級能效：約8-12萬元/臺(如SCBH19-500KVA)，較二級型號高20%-30%，但全生命周期成本更低。
投資回報：
以SCBH19為例，較傳統變壓器年節省電費約1.5萬元，10年運行周期內總節省15萬元，遠超初始差價。
政策驅動：
國家“雙碳”目標下，多地出臺補貼政策(如江蘇對一級能效變壓器補貼10%-15%)，進一步縮短投資回收期。
