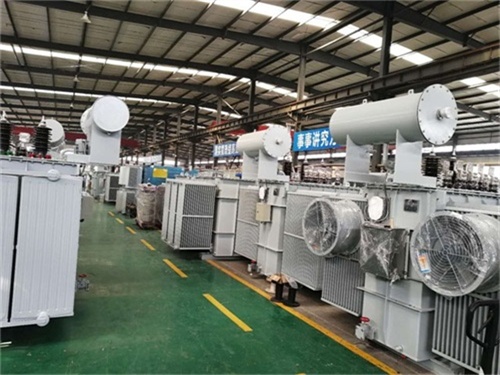

S22油浸式變壓器土建要求與實施要點

　　一、土建基礎設計核心要求

　　基礎軌道水平與坡度

　　基礎軌道必須水平，軌距與變壓器滾輪輪距需精確配合，誤差不超過±5mm。

　　若變壓器配備氣體繼電器，頂蓋需沿氣體繼電器氣流方向設置1%~1.5%的升高坡度(制造廠另有規定除外)，確保氣體順利排出。

　　防火與安全間距

　　戶外變壓器：與建筑物間距需滿足防火規范，如民用建筑至少6米，工業建筑按負荷等級調整。

　　戶內變壓器室：

　　油量≥100kg的變壓器需獨立設置變壓器室，并配備儲油池或擋油設施。

　　變壓器室耐火等級不低于二級，門采用甲級防火門(如位于有火災危險的車間、易燃物堆場附近等場景)。

　　通風窗采用非燃燒材料，防止小動物進入，并設置防雨雪措施。

　　通風與散熱

　　優先采用自然通風，夏季排風溫度≤45℃，進排風溫差≤15℃。

　　通風窗面積計算需考慮變壓器總損耗、局部阻力系數等因素，確保散熱效率。

　　機械通風作為備選方案，通風管道需采用非燃性材料。

　　二、施工實施關鍵步驟

　　基礎施工與驗收

　　基礎軌道安裝后，檢查滾輪與軌距配合情況，調整軌道水平度至允許偏差范圍內。

　　變壓器就位前，清理基礎表面雜物，確保無油污、積水等影響安裝的隱患。

　　變壓器安裝與固定

　　使用專用吊裝工具，確保吊繩夾角<60°，避免設備變形。

　　變壓器就位后，立即安裝臨時接地線(截面≥25mm2)，保障施工安全。

　　調整變壓器方向，使其與基礎軌道中心線一致，并固定螺栓和壓板。

　　附屬設施安裝

　　氣體繼電器：水平安裝，箭頭指向儲油柜，連接管密封良好，避免空氣進入導致誤動作。

　　冷卻裝置：安裝前進行密封試驗(如散熱器用0.05MPa壓縮空氣檢查30分鐘無漏氣)，安裝后注滿合格絕緣油。

　　儲油池與擋油設施：容量≥100%變壓器油量，設置卵石層(厚度>250mm)或專用儲油罐，確保油品安全排放。

　　三、安全與環保措施

　　防火防爆

　　變壓器室設置自動滅火系統(如氣體滅火)，并配備火災報警裝置。

　　儲油池與擋油設施定期檢查，確保無滲漏、堵塞等問題。

　　環保要求

　　變壓器油更換周期建議為3~5年，廢棄油品需交由專業機構回收處理，嚴禁隨意排放。

　　施工期間采取防塵、降噪措施，減少對周邊環境的影響。

　　人員安全

　　施工人員需佩戴防護裝備(如絕緣手套、安全帽)，遵守高空作業、電氣安全等操作規程。

　　變壓器室入口設置警示標識，禁止非授權人員進入。
