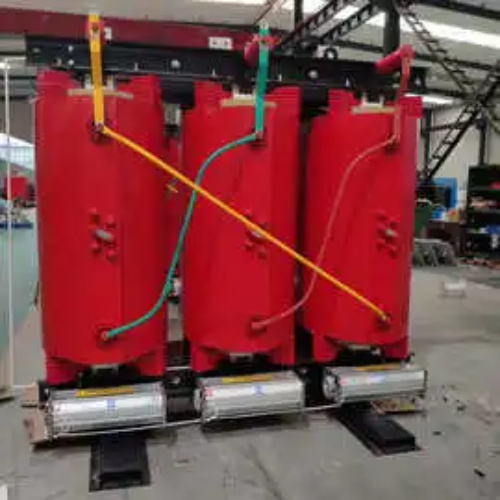

SCB14干式變壓器發熱量計算方法及核心參數解析

　　一、發熱量計算原理

　　SCB14干式變壓器的發熱量本質上是其總損耗功率，計算公式為：

　　Q = P_ul + P_lo

　　Q：變壓器散熱量(kW)

　　P_ul：空載損耗(kW)，即鐵損，與負載無關，主要由鐵芯材料和工藝決定。

　　P_lo：負載損耗(kW)，即銅損，與負載電流平方成正比，與繞組電阻和冷卻方式相關。

　　二、SCB14型變壓器損耗特性

　　空載損耗(P_ul)

　　節能優勢：SCB14采用優質80排號冷軋硅鋼片、五階以上全斜接縫結構，空載損耗較常規產品降低30%以上。

　　數據參考：以630KVA為例，空載損耗≤680W(符合GB 20052-2020二級能效標準)。

　　負載損耗(P_lo)

　　節能優勢：負載損耗較常規產品降低10%以上，通過優化繞組結構和散熱設計實現。

　　數據參考：630KVA變壓器負載損耗≤5,150W(額定電流下，參考溫度75℃)。

　　三、發熱量計算方法

　　精確計算法

　　步驟：

　　獲取變壓器銘牌或技術協議中的空載損耗(P_ul)和負載損耗(P_lo)值。

　　根據實際負載率(β)計算負載損耗：P_lo_actual = β2 × P_lo(β為實際負載與額定容量之比)。

　　總發熱量：Q = P_ul + P_lo_actual。

　　示例：

　　630KVA變壓器，空載損耗680W，負載損耗5,150W，負載率80%時：

　　Q = 0.68 + (0.82 × 5.15) = 0.68 + 3.30 = 3.98kW。

　　簡易估算法

　　公式：Q ≈ 1.2%~1.5% × Sc(Sc為變壓器容量，kVA)

　　適用場景：快速估算變電所總發熱量，或缺乏詳細損耗數據時。

　　示例：

　　630KVA變壓器，按1.5%估算：Q ≈ 0.015 × 630 = 9.45kW(此值為包含其他設備損耗的粗略值，實際變壓器發熱量需以精確計算為準)。

　　四、關鍵影響因素

　　負載率(β)

　　負載率越高，負載損耗占比越大，發熱量顯著增加。例如，負載率從50%提升至80%時，負載損耗增加至2.56倍(0.82/0.52)。

　　冷卻方式

　　SCB14配備橫流冷卻風機和智能溫控儀，強制風冷可降低繞組溫升10-15K，提高過載能力20%-30%，間接影響發熱量分布。

　　環境溫度

　　高溫環境會降低散熱效率，需根據排風溫度(tp)和送風溫度(ts)調整風量。例如，變電室推薦換氣次數為5-8次/h。

　　五、應用場景與選型建議

　　城市電力分配

　　需求：高效轉換和分配電力，減少損耗。

　　建議：選擇SCB14-630KVA及以上容量，負載率控制在70%-80%，平衡能效與成本。

　　工業制造

　　需求：保障生產連續性，適應短期高負載。

　　建議：選用強迫風冷型號，過載能力提升30%，配備智能溫控儀實時監測溫度。

　　商業建筑

　　需求：低噪音、高安全性，適應人員密集場所。

　　建議：SCB14噪音比常規產品低10-15分貝，滿足商業建筑對環境舒適性的要求。

　　六、節能與經濟性分析

　　全生命周期成本

　　以630KVA變壓器為例，SCB14較常規產品年節省電費約1.5萬元(按0.8元/kWh計算)，10年運行周期內總節省15萬元，遠超初始投資差價。

　　環保效益

　　單臺SCB14變壓器生命周期內可減排45-575噸CO?，符合國家“雙碳”目標。
