油浸式變壓器型號大全及參數

來源：m.yruwdwc.cn 責任編輯：變壓器廠家發布時間：2025-04-22 點擊數：205

油浸式變壓器型號大全及參數表詳解

油浸式變壓器作為電力系統中廣泛應用的設備，具有散熱性能好、絕緣性能強等優點。以下從型號分類、技術參數、性能特點及應用領域四方面，為您全面解析油浸式變壓器的核心信息：

油浸式變壓器型號多樣，按結構、用途及性能可分為以下系列：

分類標準	型號示例	特點
結構類型	S7、S9、S11等非封閉型	適用于工礦企業、農業和民用建筑，S11為節能型推薦產品。
	S9-M、S10-M等封閉型	多用于石油、化工等多油污、多化學物質場所，全密封結構。
	BS9、S11-MR等密封型	適用于特殊環境，如高原、防腐蝕場所。
節能序列	S7→S9→S11→S20	數字越大代表技術越先進，損耗越低，S11及以上符合一級能效標準。
特殊用途	SH15非晶合金型	采用非晶合金鐵芯，空載損耗極低，適合長時間運行且負載率較低的電網環境。
	SZ9、SZ11等有載調壓型	允許在不停電情況下調整輸出電壓，適用于電壓波動大的電力系統。
冷卻方式	ONAN（油浸自冷）	依靠油的自然循環散熱，適用于中小型變壓器。

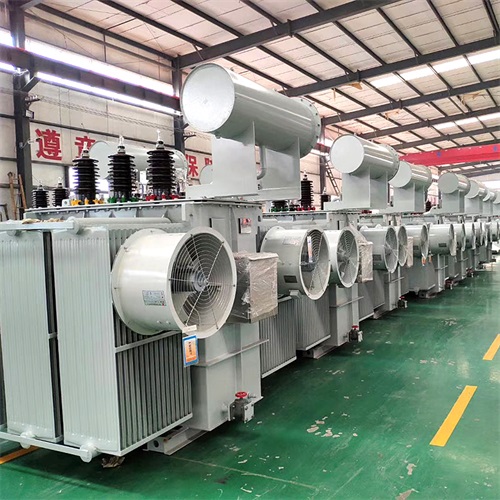

	ODAF（強迫油循環風冷）	適用于大容量變壓器，增強散熱效率。

以S11-M系列三相油浸式變壓器為例，關鍵參數如下：

參數名稱	參數值/范圍	說明
額定電壓	10kV、35kV等	根據應用場景選擇，如10kV適用于城市電網，35kV適用于工業負荷。
額定容量	30kVA~2500kVA	容量越大，供電能力越強，需匹配負載需求。
空載損耗	S11比S9降低25%	一級能效標準，顯著降低運行成本。
負載損耗	優化設計降低10%以上	高效低耗，提升能源利用率。
效率	≥99%	能效等級高，減少能源浪費。
電壓變化率	±5%	保持輸出電壓穩定，適應負載波動。
短路阻抗	4%~6%	平衡電壓波動與短路保護需求。
絕緣耐熱等級	A級（最高允許溫度105℃）	耐高溫，適應復雜環境。
聯結組別	Yyn0或Dyn11	表示一、二次側線電壓的相位關系，影響并聯運行穩定性。
冷卻方式	ONAN/ODAF	根據容量選擇，確保散熱效率。
