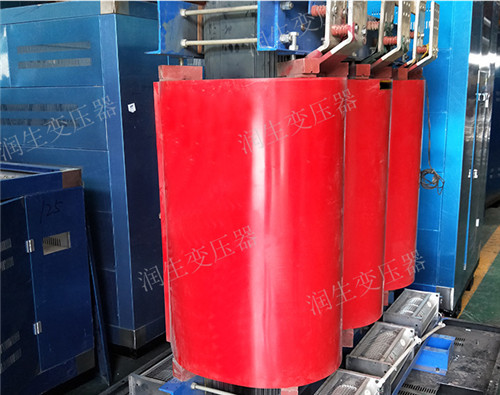

SCB10-630KVA干式變壓器
SCB10-630KVA干式變壓器廣泛應用于輸變電系統,如賓館飯店,機場,高層建筑,商業中心,住宅小區等重要場所,以及地鐵,冶煉電廠,輪船,海洋鉆井平臺等環境惡劣的場所。我公司采用優質材料和先進的工藝技術,專業生產的SCB10-630KVA干式變壓器,該系列變壓器在電網中不僅具有變壓功能,還可隔離電網對設備的三次諧波,保護機器產生的發熱和絕緣材料的壽命減少。特別適合進口設備使用(出口巴西380V進→V出、380V進→任何電壓輸出、220V進→任何電壓輸出)規格1KVA~1000KVA之間,SCB10-630KVA干式變壓器廣泛適用于交流50~60HZ,輸入、輸出電壓不超過500V的各種三相供電場合。產品的輸入和輸出電壓(單相、三相或多路輸入和輸出等),聯接方式,調節抽頭位置,繞組容量分配,次級繞組配備,外箱(根據不同的使用環境選擇),均可根據用戶的要求進行精心的設計與制造。
SCB10-630KVA干式變壓器制作的主要的部分:
一、鐵芯
選用進口優質冷軋硅鋼片,全斜接縫結構,心柱采用F級無維粘帶綁扎,鐵芯表面采用環氧樹脂包封,降低了空載損耗,空載電流和鐵芯噪聲,夾件和緊固件經特殊表面處理,使外觀質量有了進一步提高。
二、高壓繞組
用帶填料環氧樹脂真空澆注,極大地減少了局放量,提高了線圈電氣強度,繞組內外壁用玻璃纖維網格板填充,增強了線圈的機械強度,提高了產品抗突發短路的能力,線圈永不開裂。
三、低壓繞組
采用箔式結構,解決了用線繞時軸向螺旋角問題,使安匝更平衡,同時線圈采用軸向冷卻風道,增強了散熱能力,繞組層間采用了DMD環氧樹脂預浸布,整體固化成型。
四、制造工藝
線圈在高精度繞線機上繞制,低壓繞組采用箔式繞制結構,變壓器容量較大時有通風道,繞制完畢后進行真空干燥,整個澆注及固化過程完全按照工藝要求進行操作,所有過程都需有嚴格的監視,并視情況進行調整,澆注的精密制造過程使線圈無氣泡,空穴,使制成的變壓器達到優質運行效果。
五、溫控和風冷系統
采用橫流頂吹式冷卻風機,該冷卻風機具有噪聲小,風壓高,外形美觀等特點,增強了變壓器的過載能力,溫度控制采用智能溫控儀,提高了變壓器運行的安全可靠性。
六、保護外殼和出線母排
保護外殼對變壓器作進一步的安全保護,防護等級有IP20、IP23等,外殼材料有冷軋鋼板,不銹鋼等供用戶選擇。低壓出線用標準母排出線,側出線和頂出線均可,也可為用戶設計特殊出線方式。
七、變壓器出線方式
可根據不同的接口形式制造常規的出線、標準封閉母線和標準側出線,也可以根據用戶要求設計特殊出線方式。
SCB10-630KVA干式變壓器具有安全,阻燃防火,無污染,可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好,停運后不經預干燥即可投入運行。損耗低,局部放電量低、噪音小、強迫風冷條件下可以120%額定負載運行。自己備有完善的溫度保護控制系統,為變壓器安全運行提供可靠保障。該產品的可靠性指標已經達到國內先進水平。
